Contoh Soal dan Jawaban Pemeliharaan sasis Sepeda Motor

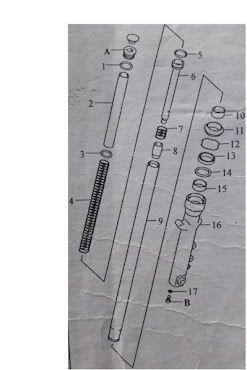

SebutkanNamaKomponen/BagianPadaSuspensiJenisTelekospik, GambarTersebutUntukMenjawabPertanyaan No. 1 – 17.

1. Gambar no 1. Adalah ……….

1. O– RING

2. RING

3. BEARING

4. WASHER

5. SPACER

2. Gambarno 2 adalah …………..

1. SHOK

2. SPACER

3. BOSH

4. BANTALAN

5. TABE

3. Gambarno  3adalah……………

1. SPACER

2. RING

3. WASHER

4. PAKING

5. SEAL

4. Gambarno  4adalah……………

1. SPRING

2. FRONT SPRING

3. WASHER

4. FRONT FORK SPRING

5. INNER SPRING

5. Gambar no 5 adalah …………….

1. DAMPER

2. O RING ROAD

3. SHOK

4. RING

5. DAMPER ROD RING

6. Gambar no 6 adalah ……………

1. REBOUND SPRING

2. oil lock piec

3. INNER TUBE

4. DAMPER ROD RING

5. DAMPER ROD

7. Gambar no 7. Adalah……………

1. REBOUND SPRING

2. oil lock piec

3. INNER TUBE

4. INNER TUBE SLIDE METAL

5. DUST SEAL

8. Gambar no 8 adalah …………….

1. REBOUND SPRING

2. oil lock piec

3. INNER TUBE

4. INNER TUBE SLIDE METAL

5. DUST SEAL

9. Gambar no 9 adalah ……………..

1. REBOUND SPRING

2. oil lock piec

3. INNER TUBE

4. INNER TUBE SLIDE METAL

5. WASHER

10. Gambar no 10 adalah…………….

1. DUST SEAL

2. OIL SEAL STOPPER RING

3. OIL SEAL

4. INNER TUBE SLIDE METAL

5. WASHER

11. Gambar no 11 adalah ……………

1. DUST SEAL

2. INNER TUBE SLIDE METAL

3. OIL SEAL STOPPER RING

4. OIL SEAL

5. WASHER

12. Gambar no 12 adalah …………

1. DUST SEAL

2. INNER TUBE SLIDE METAL

3. OIL SEAL STOPPER RING

4. OUTER TUBE SLIDE METAL

5. WASHER

13. Gambar no 13 adalah ……………

1. DUST SEAL

2. INNER TUBE SLIDE METAL

3. OIL SEAL.

4. OIL SEAL STOPPER RING

5. WASHER

14. Gambar no 14 adalah ……………

1. GASKET

2. WASHER

3. OIL SEAL

4. OUTER TUBE

5. INNER TUBE SLIDE METAL

15. Gambar no 15 adalah ……………

1. INNER TUBE SLIDE METAL

2. OUTER TUBE SLIDE METAL

3. DUST SEAL

4. GASKET

5. REBOUND SPRING

16. Gambar no 16 adalah ……………

1. INNER TUBE SLIDE METAL

2. OUTER TUBE SLIDE METAL

3. GASKET

4. OUTER TUBE

5. DUST SEAL

17. Gambar no 17 adalah …………….

1. INNER TUBE SLIDE METAL

2. OUTER TUBE SLIDE METAL

3. OUTER TUBE

4. GASKET.

5. DUST SEAL

18. Ada berapamacamjenis rem tromolpadasepedamotor  ?sebutkan

1. 2 jenis SINGLE LEADING SHOE TYPE. Dan DUAL LEADING SHOE TYPE

2. 2 jenis shoe

3. 2 jenistromol

4. satumacam rem tromol

5. double type.

19. Posisi / jarakpemasangan Ring Pistoadalah ?

1. 1100

2. 2000

3. 2100

4. 1200

5. 1000 / Halus

20. Alat yang digunakanuntukmengukur diameterdalamtromoladalah:

1. Mikrometer

2. Bore Gauge

3. Dial Gauge

4. Scetmat / JangkaSorong

5. Feler Gauge

21. Bagaimanacarapengukuranketebalan brake Lining ?

1. ujung –tengah –ujung

2. Pada 3 titikkeduadiujungdanditengah

3. Tengah-ujung-ujung

4. dari 1- 2 -3

5. dari 1-3-2

22. Namaalat yang digunakanuntukmembuangangin /bleading :

1. BRAKEING

2. BRAKEER

3. BRAKE BLEEDER

4. DEADLING

5. SLEEDING FLUIDA

TelitilahGambarIniUntukMenjawabSoal No .23 Sampai  No 30.

23. Gambar no 1. Adalah …….

1. BOOT

2. RESER VOIR

3. CYLINDER MASTER

4. SENTRAL MASTER

5. FLUIDA

24. Gambar no.2 adalah ……….

1. MASTER SPRING

2. SPRING

3. BRAKE SPRING. d.

4. VALVE SPRING

5. COIL SPRING.

25. Gambar no. 3 adalah ……….

1. SILINDER PISTON

2. MASTER PISTON

3. PISTON

4. MASTER SILINDER PISTON

5. PISTON KIT.

26. Gambar no. 4. Adalah ………

1. pengancing

2. piston snapring

3. SNAPRING

4. Washer

5. snapring plier

27. Gambar no. 5. Adalah ………

1. pengancing

2. Master Cylinder Cap

3. Master Cylinder

4. Washer

5. snapring plier

28. Gambar no. 6. Adalah ………

1. pengancing

2. Master Cylinder Cap

3. Master Cylinder

4. Diaphragm Plate

5. Diaphragm

29. Gambar no. 7. Adalah ………

1. pengancing

2. Master Cylinder Cap

3. Master Cylinder

4. Diaphragm Plate

5. Diaphragm

30. Gambar no. 7. Adalah ………

1. Brakelight Switch

2. Master Cylinder Cap

3. Master Cylinder

4. Diaphragm Plate

5. Diaphragm



1.       A                  11.     A                21.     B

2.       B                  12.    C                 22.     C

3.       C                  13.    C                 23.     A

4.       D                 14.     B                 24.     B

5.       E                   15.    B                 25.     B

6.       E                  16.     D                 26.     C

7.       A                  17.    D                 27.     B

8.       B                 18.     A                 28.     D

9.       C                 19.     D                 29.     E

10.     D                  20.    D                 30.     A

JAWABLAH PERTANYAAN DIBAWAH INI DENGAN BENAR.

1. JELASKAN PRINSIP KERJA REM CAKRAM.:

2. JELASKAN  CARA PENGGANTIAN MINYAK REM DENGAN ALAT KHUSUS DAN TANPA ALATKHUSUS ?

3. JELASKAN PROSES MEMBUKA MASTER SILINDER ?

4. URAIKAN PROSES PEMASANGAN  MASTER SILINDER.?

5. JELASKAN  PROSES MEMBUKA BRAKE CALIPER ?

JAWABAN.

1. Tekanan yang dipakaimelawanhandel rem atau pedal akanmenggerakan piston didalam master silinderunit.tekananhydroulicfluidaselanjutnyadialirkanmelaluisaluran( pipa)untukmenekan piston caliper.

2. Memakaialatkhusus : Isi minyak rem sampaibatas caliper, pasangalat brake blederpadakatuppembuanganlalulakukanpemompaan 3 – 4 kali kemudiankendorkanlebihkurang 5 detiklalukencangankembali,ulangisampaigelembungudarahabis.Tanpaalatkhusus :

Bukatutup master silinder ,buanglahkotoran –kotoranakibatterkontaminasi,isiminyak rem sampaibatasupper,hubungkanpipa /slang ,lalupompa /tekanberulang –ulangsampaikelihatangelembungudarakeluar,selanjutnyabukakatup ¼ putarandantutupkembali

3. Keluarkanminyak ,lepaskansnapringdgnsnapringplier,keluarkan piston master danpegas ,cucikomponendgn air bersih.

4. Proses pemasangan: part harusbersih, lapisi piston cup denganminyak rem danpasang

Pegasdenganujung diameter yglebihbesarmenghadap master silinder ,pasang primer cup dengansisicekungnyamenujusisidalam master silinder.

5. Membuka brake caliper :Melepaskanbautpipaminyakrem,melepasbaut caliper ,melepaskanvasrem,meleasbaut caliper danmengeluarkan piston caliper dgnmengakantekananudaraygkuat.

 (S U Y I T N O. S.Pd ).

.
