Soal Gambar Teknik Manufaktur Kelas XII

 SOAL PAS GANJIL MAPEL GAMBAR TEKNIK MANUFAKTUR

KELAS XIITPm SMK MUHAMMADIYAH 5 BABAT

TAHUN AJARAN 2021 / 2022

1. Berilahtandasilang (X) padahuruf a, b, c, d, atau e di depanjawaban yang paling benar!

1. Berikut langkah-langkah untuk menghidupkan unit komputer yang benar yaitu...

1. Stabilizer→Monitor→CPU

2. Stabilizer→CPU→Monitor

3. Monitor→ CPU→Stabilizer

4. Monitor→Stabilizer→CPU

5. CPU→Stabilizer→Monitor

2. Langkah-langkah untuk menggambar garis yang benar seperti gambar ini yaitu...

1. Line →enter→ klik sekali pada layar monitor → ketik @10<-30→ enter 2 kali

2. Line→enter→klik sekali pada layar monitor → ketik @10,30→ enter 2 kali

3. Rectangle →enter→ klik sekali pada layar monitor → ketik @10<-30→ enter 2 kali

4. Line →enter → klik sekali pada layar monitor → ketik @10<30→ enter 2 kali

5. Line→enter→klik sekali pada layar monitor → ketik @10,30→ enter 1 kali

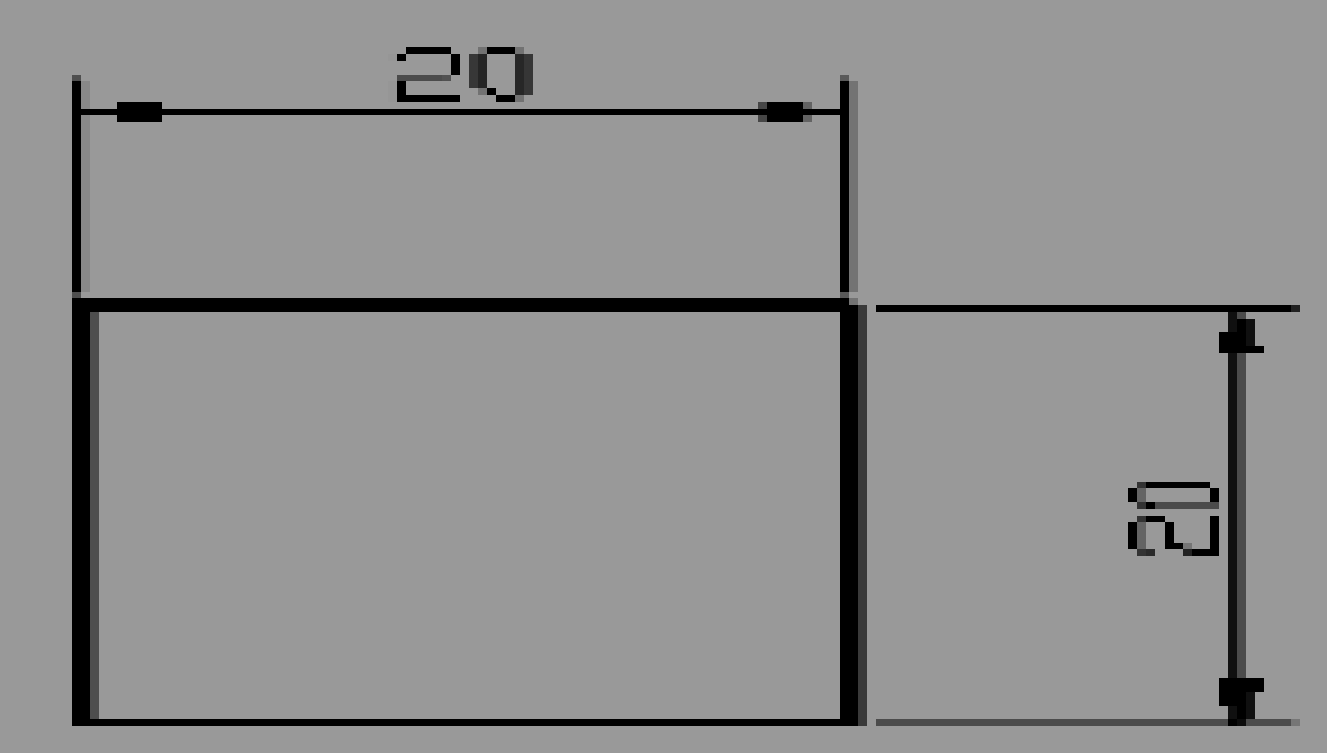

3. Langkah-langkah untuk menggambar garis yang benar seperti gambar ini yaitu...

1. Polygon → enter → klik sekali pada layar monitor →ketik @20,20→ enter 1 kali

2. Line → enter → klik sekali pada layar monitor →ketik @20,20→ enter 1 kali

3. Rectangle → enter → klik sekali pada layar monitor→ ketik @20,20→ enter 1 kali

4. Line → enter → klik sekali pada layar monitor →ketik @20<20→ enter 1 kali

5. Line → enter → klik sekali pada layar monitor →ketik @20,20→ enter 2 kali

4. Gambar berikut merupakan gambar Toolbar...

1. Modify

2. Dimension

3. Draw

4. Propertis

5. Grid

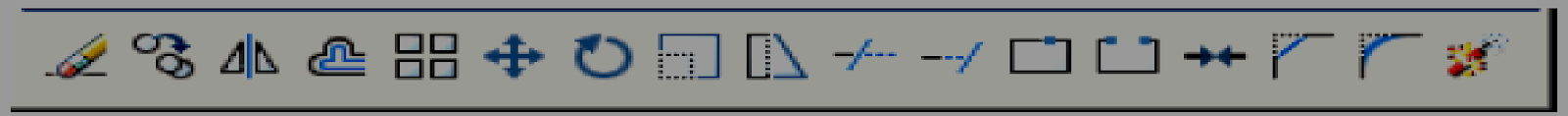

5. Gambar berikut merupakan gambar Toolbar...

1. Draw

2. Modify

3. Dimension

4. Layers

5. Orbit

6. Icon/Toolbar seperti pada gambar di bawah ini berfungsi untuk membuat garis lengkung tak beraturan, atau disebut Icon/Toolbar....

1. Contrustions Line

2. Spline

3. Rectangle

4. Circle

5. Polygon

7. Icon/Toolbar seperti pada gambar di bawah ini berfungsi untuk membuat garis banyak, atau disebut Icon/Toolbar...

1. Polyline

2. Line

3. Rectangle

4. Circle

5. Polygon

8. Icon/Toolbar pada gambar disamping jika diaktifkan berfungsi untuk...

1. menegakkan garis line

1. Membengkokkan garis line

2. Mematikan sudut miring line

3. Menghilangkan titik acuan/osnap

1. Menampilkan titik acuan/osnap

9. Fungsi dari kolom dibawah ini adalah...

1. Untuk menuliskan command/perintah

2. Menopasikan autocad

3. Memperbesar gambar

4. Menutup program autocad

5. Membentuk snap/garis kisar

10. Icon/Toolbar seperti pada gambar di bawah ini berfungsi untuk membuat garis tunggal, atau disebut Icon/Toolbar...

1. Elipse

2. Line

3. Rectangle

4. Circle

5. Polygon

11. Icon/Toolbar seperti pada gambar di bawah ini berfungsi untuk membuat lingkaran, atau disebut Icon/Toolbar...

1. Elipse

2. Line

3. Rectangle

4. Circle

5. Polygon

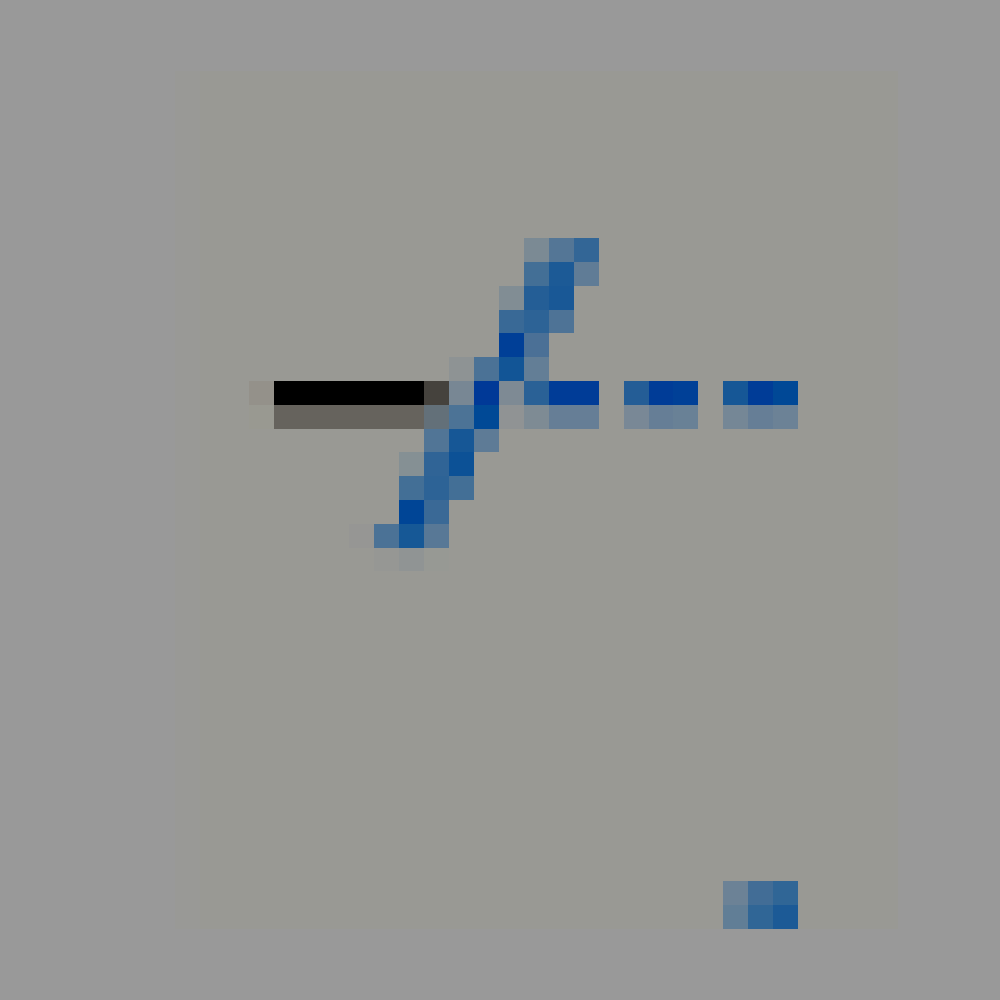

12. Icon/Toolbar seperti gambar disamping berfungsi untuk memotong suatu garis, atau disebut Icon/Toolbar...

1. Array

2. Trim

3. Rotate

4. Move

5. Copy

13. Icon/Toolbar seperti gambar disamping berfungsi untuk memperbayak gambar secara berulang secara polar ataupun rectangle, atau disebut Icon/Toolbar...

1. Copy

2. Array

3. Mirror

4. Erase

5. Trim

14. Icon/Toolbar seperti pada gambar di bawah ini berfungsi untuk membuat persegi, atau disebut Icon/Toolbar....

1. Contrustions Line

2. Line

3. Rectangle

4. Circle

5. Polygon

15. Icon/Toolbar seperti pada gambar berfungsi untuk menggambar lingkaran oval, atau disebut Icon/Toolbar...

1. Elipse

2. Arc

3. Circle

4. Rectangle

5. Polygon

16. Icon/Toolbar seperti pada gambar berfungsi untuk menggambar busur, atau disebut Icon/Toolbar ARC

Jawaban :  BENAR

17. Icon/Toolbar seperti gambar dibawah berfungsi untuk menggambar segi 5 atau 6 sama sisi, atau disebut Icon/Toolbar LINE

Jawaban :  SALAH

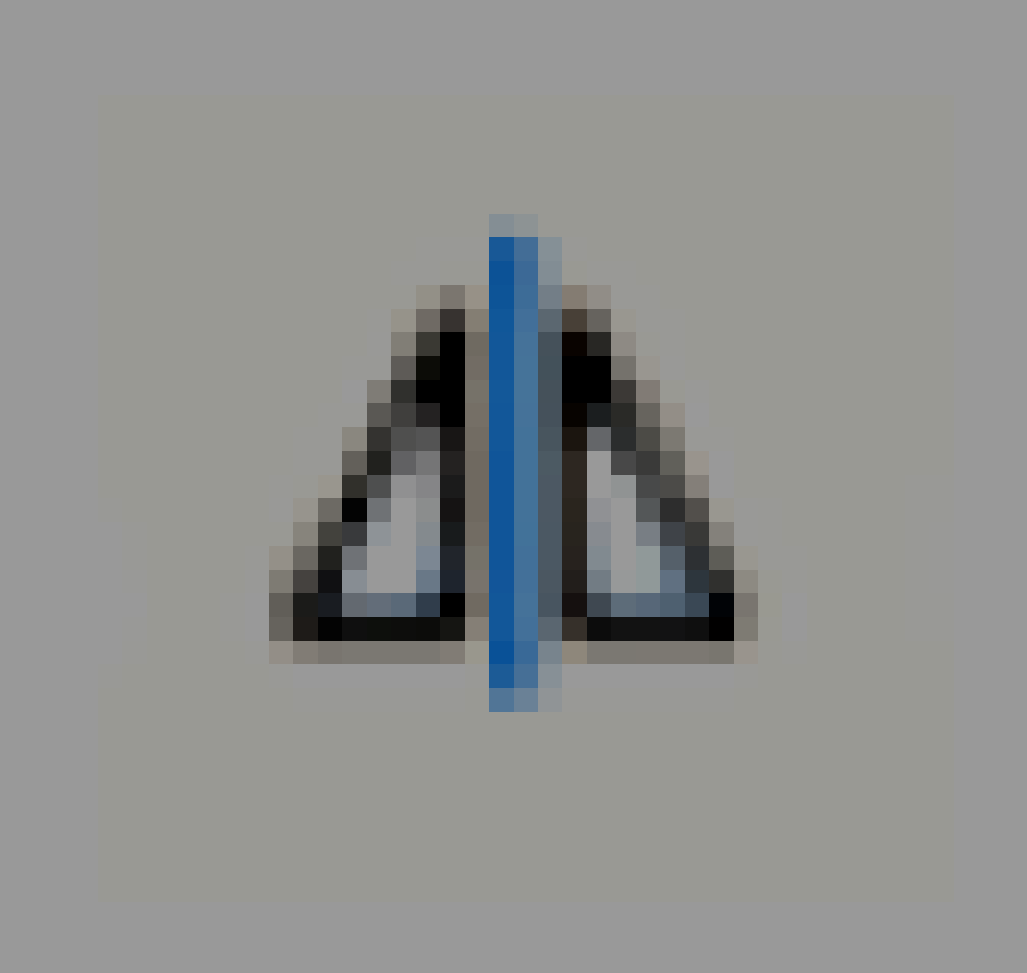

18. Icon/Toolbar seperti gambar disamping berfungsi untuk mencerminkan sebuah gambar, atau disebut Icon/Toolbar Mirror

Jawaban :  BENAR

19. Icon/Toolbar seperti gambar disamping berfungsi untuk memperbanyak obyek atau menggandakan obyek, atau disebut Icon/Toolbar...

Jawaban : Copy

20. Icon/Toolbar seperti gambar disamping berfungsi untuk memangkas sudut, atau disebut Icon/Toolbar...

Jawaban : Chamfer

21. Icon/ Toolbar seperti gambar disamping berfungsi untuk memangkas sudut berbentuk radius, atau disebut icon/Toolbar...

Jawaban : Fillet

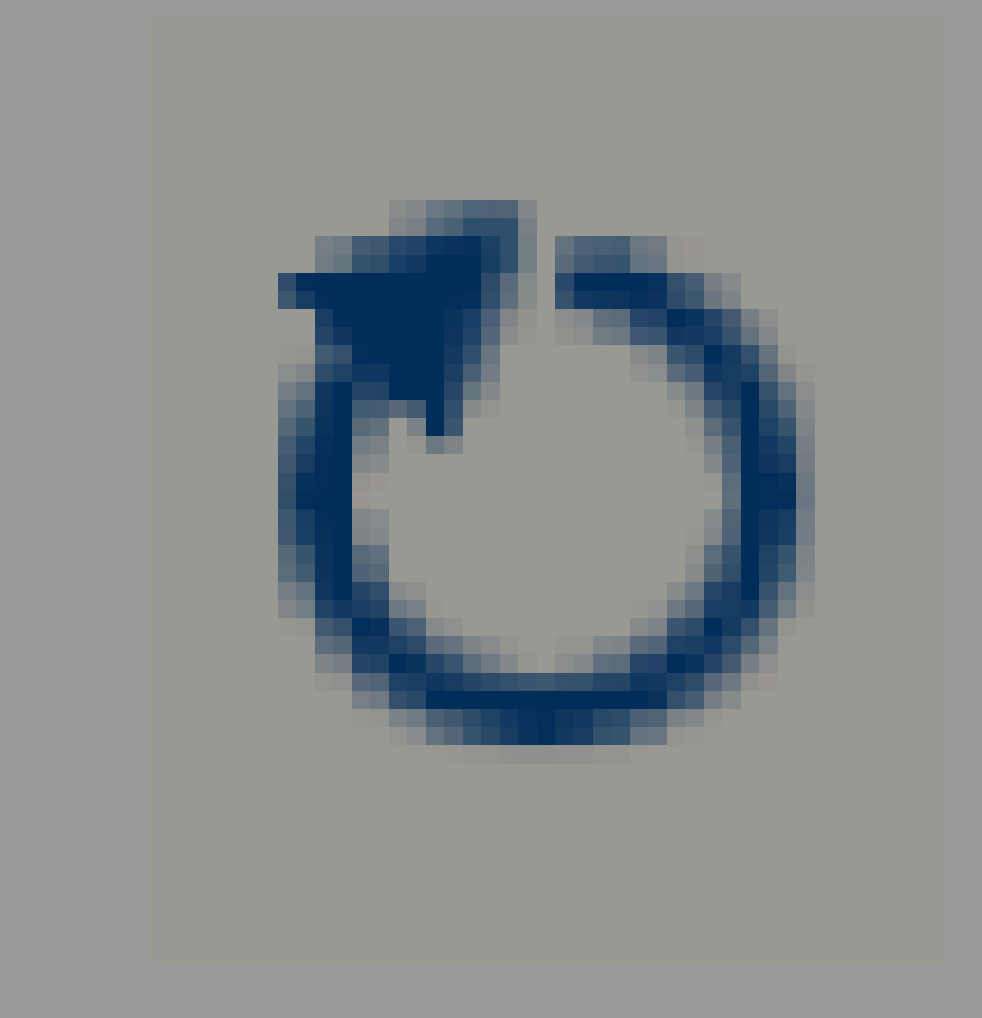

22. Icon/Toolbar seperti gambar disamping berfungsi untuk memutar sebuah gambar, atau disebut Icon/Toolbar...

Jawaban : Rotate

23. Icon/Toolbar seperti gambar disamping berfungsi untuk menghapus objek, disebut juga Icon/Toolbar...

Jawaban : Erase

24. Icon/Toolbar seperti gambar disamping berfungsi untuk memindahkan gambar ketempat yang lain, atau disebut Icon/Toolbar...

Jawaban : Move

25. Untuk mengakhiri setiap perintah di program autocad dapat menekan tombol...

Jawaban : Enter/esc
