SOAL PAS GANJIL TEKNIK PEMESINAN BUBUT XII
SMK MUHAMMADIYAH 5 BABAT
TAHUN PELAJARAN 2021/2022
A. Pilihlah jawaban yang paling benar dari soal berikut!
Di bawah ini alat yang digunakan untuk memukul benda kerja, sesuai penempatan yang diinginkan adalah ……
a. Mistar Baja d. Jangka Tusuk
b. Palu Lunak e. Jangka Kaki
c. Dial Indicator
Untuk membubut permukaan benda kerja sebaiknya menggunakan pahat…..
a. Kiri d. Potong
b. Kanan e. Ulir
c. FacingHasil bubut yang kasar dan tatalnya putus-putus disebabkan karena…..
a. Pahatnya Tumpul d. Pahat di atas senter
b. Putaran mesin terlalu tinggi e. Putaran mesin rendah
c. Pahat di bawah senterPerlengkapan mesin bubut terdiri dari, kecuali…..
a. Pahat bubut d. Senter
b. Pahat pembawa e. Kunci Chuck
c. Penjepit borAlat untuk mengukur sudut pahat yang paling tepat menggunakan….
a. Dial Indikator d. Height Gauge
b. Bevel Protektor e. Mikrometer
c. Jangka sorongDalamnya lubang senter yang benar adalah…
a. ¼ dari bagian tirus bor senter d. semua bagian tirus bor senter masuk
b. ½ dari bagian tirus bor senter e. tergantung benda kerja
c. ¾ dari bagian tirus bor senterApabila membuat tirus dengan memutar eretan atas, gerakan pahat digerakkan oleh…
a. Apron d. Eretan atas
b. Cross Slide e. Carriage
e. Eretan PembawaBesarnya sudut Ulir Metris adalah …
a. 60˚ d. 27,5˚
b. 55˚ e. 4,5˚
c. 30˚Berikut ini adalah cara penulisan ulir yang benar adalah…
a. M17-2 d. M17 + 2
b. W1/2 x 8 e. W1/2 + 8
b. W1/2 – 8Biasanya sebuah dongkrak menggunakan Ulir……
a. Ulir Metris d. Ulir segiempat
b. Ulir Withwort e. Ulir trapesium
c. Ulir SegitigaPemasangan pahat Ulir sebaiknya…
a. di atas senter d. tergantung ulir yang dibuat
b. di bawah senter e. betul semua
c. setinggi senterUntuk membubut ulir menggunakan putaran mesin yang….
a. Paling Lambat d. Sedang
b. Otomatis e. disesuaikan benda kerjanya
c. CepatYang bukan termasuk pekerjaan penyayatan dibawah ini adalah….
a. Mengebor d. Mengkartel
b. Mefacing e. Mengulir
c. MenirusBerikut ini yang bukan termasuk dari fungsi kartel adalah…..
a. supaya benda kerja kasar pada permukaannya
b. agar permukaan benda kerja licin
c. memperbesar diameter benda kerja
d. supaya benda kerja tidak licin
e. untuk menghasilkan pencekaman yang baikChuck bor pada mesin bubut dipasang di….
a. bed d. carriage
b. head stock e. apron
c. tail stockPenyangga tetap disebut juga…..
a. steady rest d. lathe dog
b. follow rest e. Chuck
c. colletSyarat utama untuk merubah putaran mesin bubut adalah…
a. Mesin dalam kondisi hidup
b. Mesin dalam kondisi mati
c. Mesin dalam putaran tinggi
d. Mesin hidup putaran rendah
e. Mesin putaran rendahNama lain dari pahat HSS adalah …
a. Plain carbon stail d. Cemented carbide
b. Alloy tool steel e. Ceramik
c. Cast non ferrous alloy tool hitUntuk benda kerja yang mempunyai sudut ketirusan yang dilakukan relative panjang, proses pembubutan tirusnya dilakukan dengan cara……
a. Memutar eretan atas d. bebas
b. Menggeser kepala lepas e. taper attachment
c. Memutar eretan melintangMembubut benda kerja yang mempunyai dua garis sumbu yang sejajar, dengan hasil benda kerja tidak beraturan yaitu membubut…..
a. Ulir d. Kartel
b. Eksentrik e. Bertingkat
c. Tirus memanjangJarak yang ditempuh oleh pahat setiap benda kerja berputar satu kali disebut …
Kecepatan potong (cutting speed)
Gerak makan (feed rate)
Kedalaman pemakanan (depth of cut)
Waktu pemotongan (cutting time)
Kecepatan penghasil beram (rate of metal removal)
Bagian mekanik pada mesin bubut yang bertugas menggerakkan pahat secara otomatis baik memanjang maupun melintang adalah …
Carriage
Drill chuck
Feed shaft
Bed
Head stock
Kecepatan potong untuk membubut baja ST42 (Cs = 20 m/menit) dan diameter benda kerja yang digunakan 30 mm, maka putaran mesinnya adalah …
322,31 putaran/menit
312,31 putaran/menit
222,31 putaran/menit
212,31 putaran/menit
122,31 putaran/menit

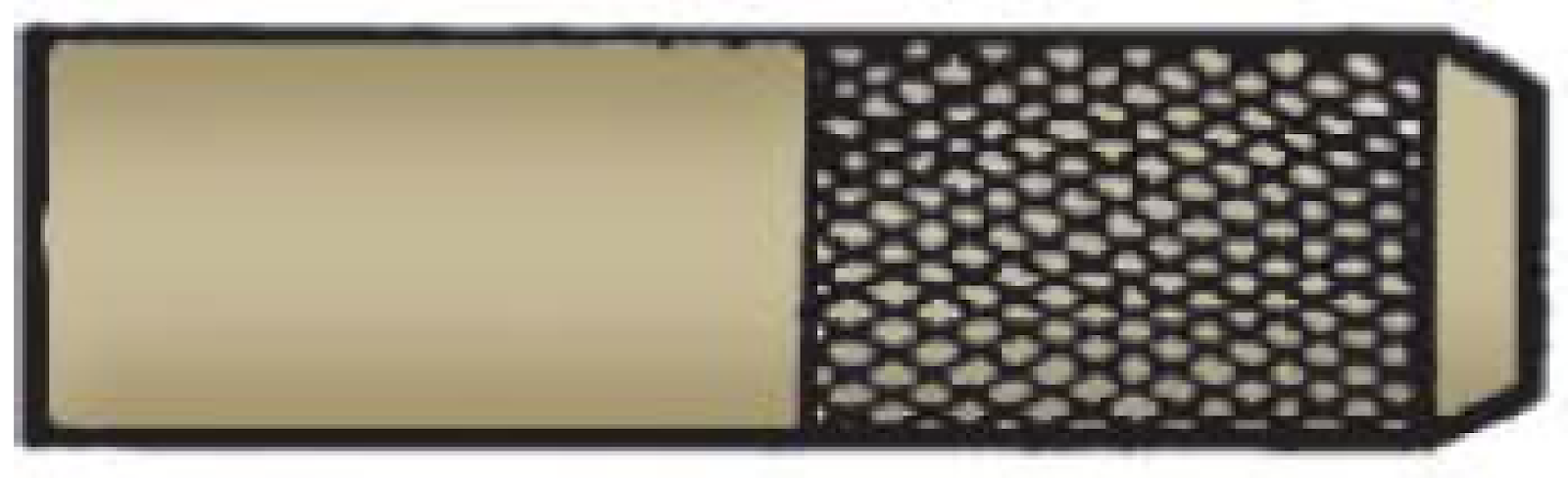

Gambar dibawah ini adalah hasil pembubutan dengan …
Pembubutan pingul (chamfering)
Pembubutan ulir (threading)
Pembubutan lubang (boring)
Pembuatan lubang (drilling)
Pembubutan kartel (knurling)

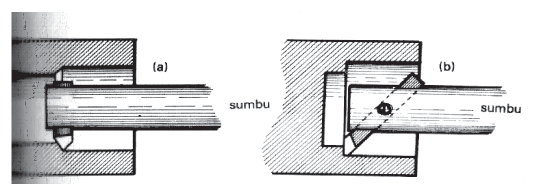

Gambar di bawah ini adalah contoh pengerjaan dengan menggunakan …
Pahat kanan
Pahat tirus
Pahat dalam
Pahat bentuk
Pahat ulir
Dalam pembubutan tirus diketahui D = 50 mm, d = 34 mm, panjang ketirusan L = 60 mm. Maka perhitungan dengan memiringkan eretan atasnya dihasilkan sudut …
Tg α = 0,25 ; α = 14o
Tg α = 0,35 ; α = 19o
Tg α = 0,45 ; α = 25o
Tg α = 0,55 ; α = 29o
Tg α = 0,65 ; α = 33o
Sebuah baja lunak dengan diameter 30 mm, dibubut dengan putaran 360 rpm. Berapakah kecepatan potongnya untuk menghasilkan produk yang bagus tiap menitnya …
31,90 m/menit
32,90 m/menit
33,91 m/menit
34,91 m/menit
35,91 m/ menit
Dibawah ini yang bukan termasuk bagian utama dari mesin bubut, adalah….
a. head stock b. tail stock c. carriage d. bed e. center drill
Untuk benda kerja yang mempunyai sudut ketirusan relatif besar, pada saat proses pembubutan tirus kita sebaiknya menggunakan…..
pergeseran eretan atas
pergeseran kepala lepas
pergeseran eretan lintang
tapper attachment
pergeseran tool post
Tempat eretan, dudukan pahat dan apron pada mesin bubut adalah …
Carriage
Drill chuck
Feed shaft
Bed
Head stock
